BS10T TO-92
برای مشاهده گالری روی تصویر کلیک کنید
- 10 افغانی
| تعداد | قیمت |
|---|---|
| 1 | 10 افغانی |
BS107 ترانزیستور MOSFET است، این قطعه یک MOSFET کانال N کوچکسیگنال و مناسب برای سوئیچینگ است.
مشخصات BS107
| مشخصه | مقدار |
|---|---|
| نوع | N-Channel MOSFET |
| حالت | Enhancement |
| ولتاژ Drain-Source | 200V |
| جریان Drain | حدود 250mA |
| جریان پالسی | 500mA |
| ولتاژ Gate-Source | ±20V |
| توان تلفاتی | 350mW |
| مقاومت RDS(on) | حدود 14Ω برای BS107 |
| دمای کاری | −55 تا +150°C |
| پکیج | TO-92 |
| تعداد پایه | 3 |
| پایهها در نسخه ON Semiconductor | 1=D، 2=G، 3=S |
این مقادیر برای نسخه BS107 شرکت onsemi است؛ توجه کنید که مشخصات BS107 بین سازندگان قدیمی مختلف میتواند کمی تفاوت داشته باشد.

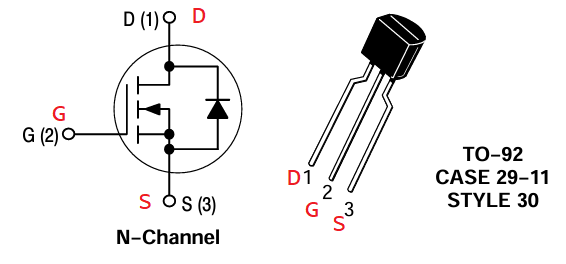

پایهها
در نسخه رایج ON Semiconductor:
1 = Drain
2 = Gate
3 = Source
مشابههای BS107
چند گزینه نزدیک:
| قطعه | VDS | جریان تقریبی | توضیح |
|---|---|---|---|
| BS107A | 200V | 250mA | بهترین جایگزین نزدیک |
| BS108 | 200V | 250mA | مشابه و مناسب سوئیچینگ |
| 2N7000 | 60V | 200mA | فقط برای مدارهای ولتاژ پایینتر |
| 2N7002 | 60V | حدود 115mA | SMD، ضعیفتر از نظر ولتاژ |
| BS170 | 60V | حدود 500mA | جایگزین مستقیم کامل نیست |
| BSS138 | 50V | حدود 200mA | برای سطح ولتاژ پایین، نه جایگزین 200V |
منابع دیتاشیت نیز BS107A، BS108 و 2N7000 را در خانواده قطعات مشابه BS107 فهرست میکنند.
نکته مهم برای جایگزینی
اگر مدار شما ولتاژ بالاتر از 60V دارد، 2N7000 یا BSS138 را جایگزین BS107 نکنید؛ چون BS107 تا 200V تحمل دارد، در حالی که این قطعات ولتاژ پایینتری دارند.
